透明塗層守護者－NLS 光安定劑抗黃變技術

陽光再毒，也不怕！面對持續升高的紫外線強度與極端環境，透明塗層產品面臨前所未有的耐候挑戰。永光化學全新推出的液態型光安定劑 NLS，針對「矽氧烷塗層」的黃變問題提供突破性解方，不只維持高透明，更大幅延長使用壽命，是各類光學與戶外應用的抗老化關鍵助攻。

透明材料為何需要塗層保護？

聚碳酸酯（Polycarbonate, 簡稱 PC）是一種廣泛應用於日常與高階產品的透明塑膠材料。它具備高透明度、不易碎裂、耐熱等特性，常見於安全眼鏡、車燈外罩、頭盔面罩、電子螢幕、甚至建築採光罩中；簡單來說，PC 是「又要清楚看得見、又要抗撞擊」的產品首選材料。

不過，PC 也有其天然弱點——表面容易刮傷、磨耗，以及長時間日曬後可能變黃。為了延長使用壽命並維持外觀品質，製造商會在 PC 表面加上一層「透明塗層」作為保護層；而這層塗層必須同時具備透明性、硬度與耐候性，才能真正發揮效果。

目前業界最常使用的塗層材料之一，就是「矽氧烷改質塗層（Silicone-modified coating）」，兼具耐刮與耐候性能，廣泛應用於戶外裝備、光學元件與工業用途。

(圖片來源：Pixabay)

黃變，是透明塗層的最大敵人

儘管矽氧烷塗層性能穩定，但長期曝露於紫外線下仍會產生黃變。這不僅影響美觀，更會降低透光率30-40%，影響光學精準度，讓高價材料提早報廢。

造成黃變的原因，主要是塗層中有機成分在光照下產生自由基，引發一連串降解反應。特別是為了改善柔韌性或加工性而添加的有機樹脂，往往成為這些反應的起點，讓原本透明如水的塗層漸漸變成「黃茶色濾鏡」。

圖1：透明塗層老化黃變對比

 NLS 光安定劑：解決黃變，透明依舊

為了解決現有光安定劑在矽氧烷塗層中的溶解不良與相容性問題，永光化學團隊開發出專用液態光安定劑 NLS。傳統常用的 Triazine 類光安定劑，雖有一定抗黃變效果，但在實際應用中容易在矽氧烷塗料中產生油相分離與混濁，不利於塗層成膜與光學品質；而 NLS 為結合 UVA（紫外線吸收劑）與 HALS（受阻胺光安定劑）的液態設計，展現出極佳的相容性與穩定性，溶液清澈透明、不起霧，製程與性能皆更為穩定。

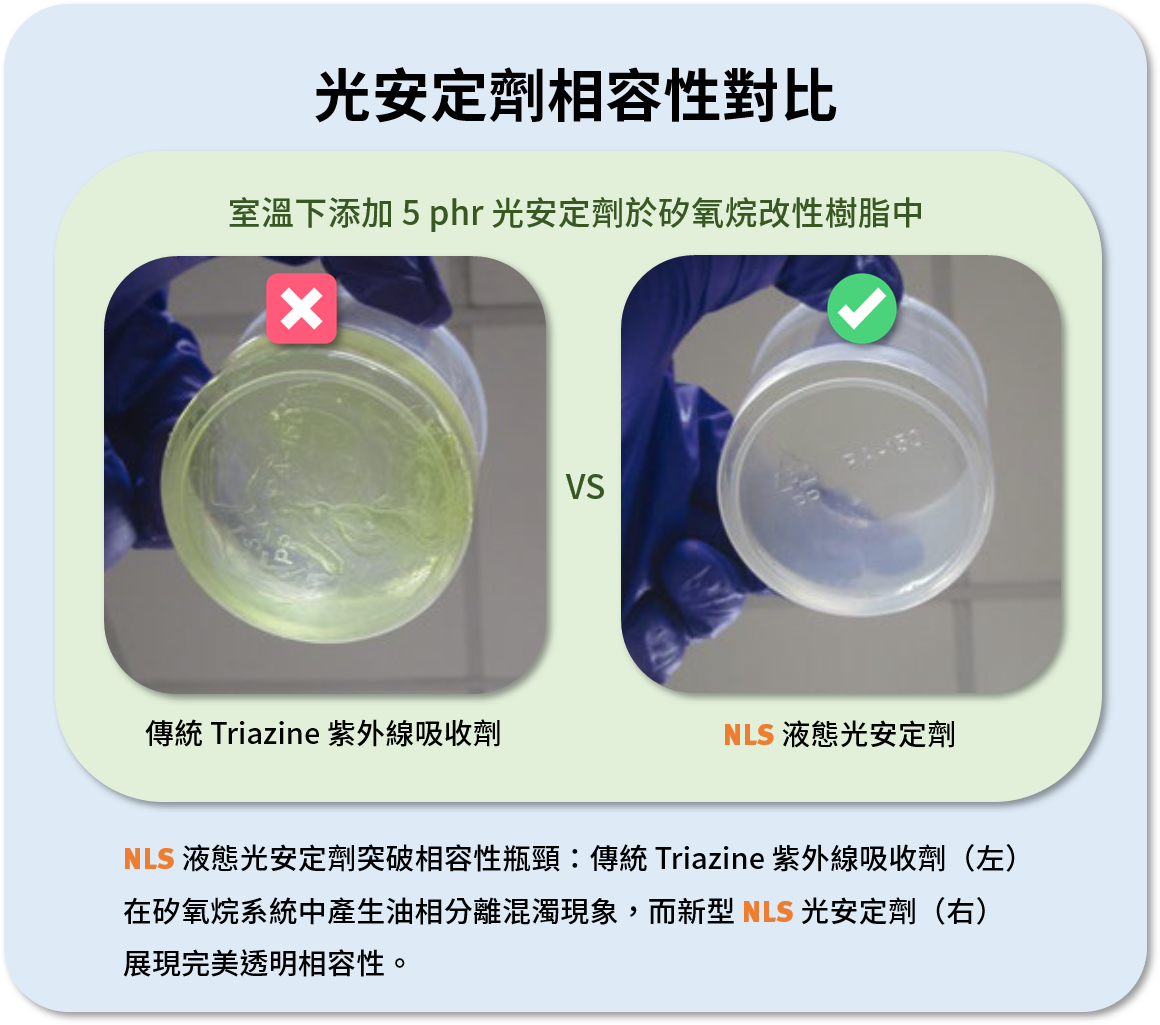

圖2：相容性測試對比（5 phr添加量）

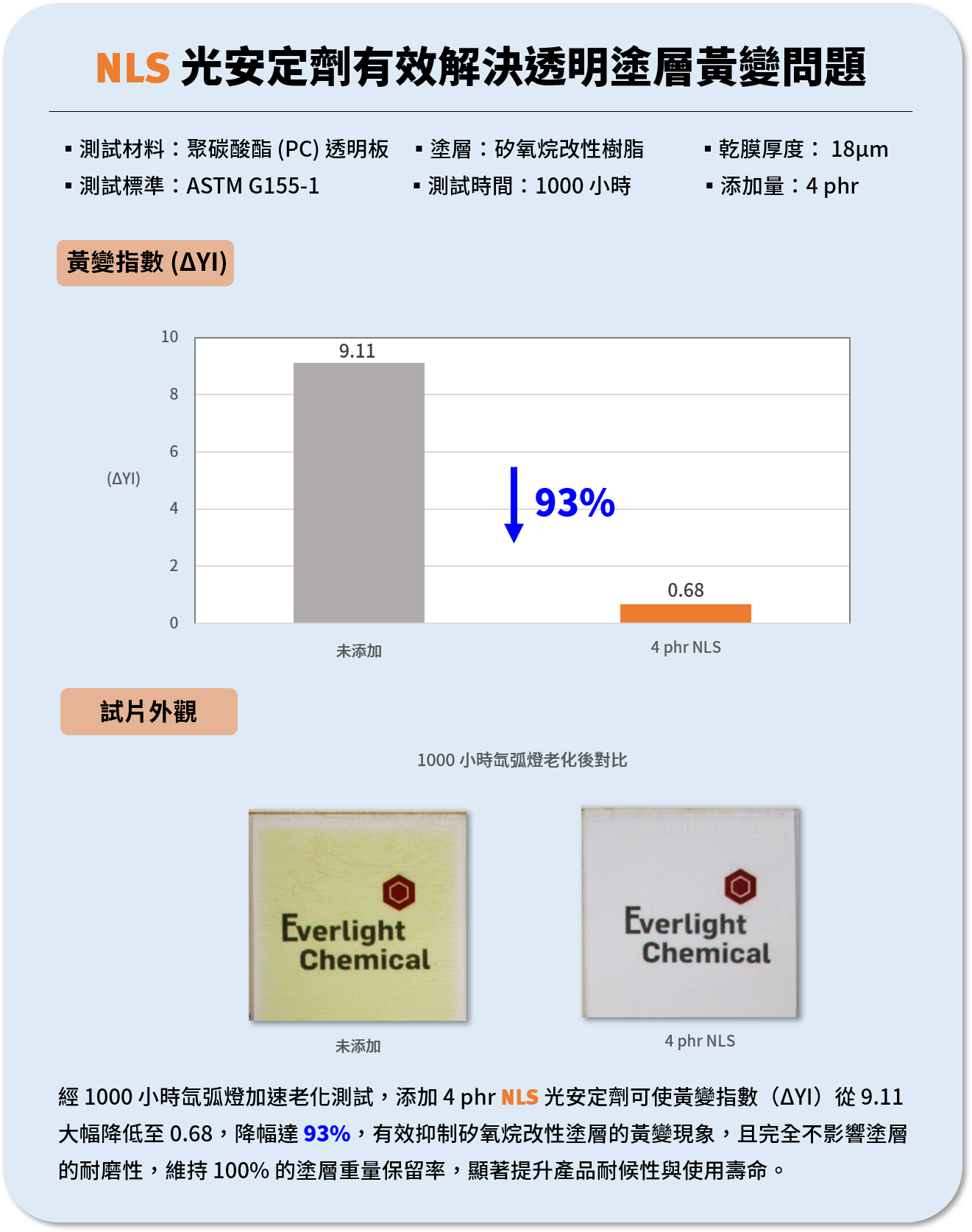

圖3：NLS抗黃變測試結果

簡單來說， NLS 不僅解決了黃變困擾，也不影響塗層的保護功能，是高效能透明材料不可或缺的光安定新選擇。

永光化學的耐候解方，助攻每一項關鍵應用

隨著透明材料逐步應用於汽車照明、醫療設備、智慧穿戴裝置等對外觀與性能要求更高的領域，塗層的耐候性與光學穩定性也成為不可忽視的品質指標。特別是在長期日曬、戶外曝露等環境下，如何抑制黃變、延長材料使用壽命，成為產業升級的重要課題。

您或許也有興趣:

塗料修補費用高，耐用永續更實在－Eversorb® AQ 水性塗料用光安定劑

哇~ 傷口竟然可以快速自動痊癒！令人耳目一新的自修復樹脂用光安定劑
